Dentro de los recorridos que habitualmente realizo para visitar los vértices geodésicos más cercanos a Bodonal, hoy traemos al blog un vértice geodésico, en este caso del término de Fuentes de León, que dista aproximadamente unos 8,5 km. en línea recta desde nuestro pueblo.
Situación: Situado sobre unas rocas rodeadas de encinas, en la parte más alta del extremo N. de la Sierra de La Madrona.
Altitud sobre el nivel medio del mar: (base pilar) 795,0 m.
Seguidamente podéis ver unas fotos de este vértice geodésico, y vistas desde lo alto de la Sierra Madrona, tomadas tomadas el 27 y 28-8, dentro de las cuales podemos ver unas vistas de Bodonal y de la Ermita de la Virgen de Flores (no muy nítidas por la visibilidad del dia, y la distancia).
 |
| ubicación de Sierra Madrona en el mapa de IGN |
 |
ubicación de Sierra Madrona en el mapa de IGN
|
 |
| Segura de León |
 |
Segura de León
|
 |
| Fregenal de la Sierra |
 |
| Fuentes de León |
 |
| Cumbres Mayores |
 |
| Bodonal de la Sierra |
 |
| Bodonal de la Sierra |
 |
Bodonal de la Sierra
|
 |
| Ermita Virgen de Flores - Bodonal |
 |
| Sierra del Coto (Nertóbriga), y al fondo Fregenal |
 |
| curiosa piedra en la cima de la Sierra |
En España hay unos 11 000 vértices que suelen estar formados por un pilar de 120 centímetros de altura y 30 de diámetro sustentado en una base cúbica de hormigón
Este tipo de vértices se utilizan para señalar un punto determinado y específico en un terreno. Son llamados vértices ya que forman un vértice de un triángulo formado con otros vértices, los que son finalmente llamados vértices geodésicos. Estos se encuentran presentes usualmente en lugares elevados y libres de obstáculos donde la apreciación de los otros dos geodésicos de su triángulo sea posible.
Los geógrafos utilizan soportes cilíndricos pintados de blanco (de aproximadamente un metro de altura y 30 cm de diámetro) que poseen bases cuadradas de aproximadamente un metro de alto los cuales son utilizados para señalar estos vértices y es también donde los especialistas ubican las herramientas topográficas al momento de realizar mediciones a fin de elaborar cartografía. La Bahía de Cádiz, en España, es uno de los lugares donde se encuentran gran cantidad de vértices geodésicos.
A pesar de ser instrumentos antiguos que aparentan estar sin uso o abandonados, sucede todo lo contrario. Cada uno de ellos, junto con su localización exacta, son de gran utilidad para realizar mediciones en topografía y geodesia. Estos cilindros se encuentran protegidos desde el año 1970 por la Ley de Señales Geodésica y Geofísica.
La red española de vértices geodésicos se dividía en tres categorías: de primer, segundo y tercer orden. La de primer orden estaba formada por triángulos de lados entre 30 y 70 kilómetros. En la de segundo orden, apoyada en la de primer orden, los lados de los triángulos variaban entre los 10 y los 25 kilómetros. La red de tercer orden tenía lados de 5 a 10 kilómetros. Todos los vértices de las redes más grandes son a su vez vértices de las más pequeñas.
Desde mediados de los años 1970 las redes geodésicas españolas cambiaron su estructura para pasar a estar formada esta vez por dos categorías. La Red de Primer Orden, formada por vértices de la antigua red de primer orden con un total de unos 680 vértices (una longitud de lados de entre 30 y 40 kms.), y la Red de Orden Inferior (ROI), son unos 11.000 vértices, formada por las antiguas redes de segundo y tercer orden (una longitud media de lados de 7 kms - densidad de un vértice por cada 45 km2); los vértices de la red de primer orden formaban parte, a su vez, de la ROI.
Posteriormente y gracias a la aparición de la observación geodésica por técnicas espaciales, en concreto el GPS, se materializó una nueva red apoyada en 1200 vértices de la ROI y uniformemente distribuida por toda España. Esta red pasó a llamarse Red Geodésica Nacional por Técnicas Espaciales (REGENTE).
Hay que señalar que no en todas las cimas montañosas se encuentran colocados vértices geodésicos, muchas son las montañas que no los poseen. También es posible encontrar vértices en otros lugares como en lo alto de edificios, y en la costa cerca del mar.
 |
| Estación de ferrocarril de Huelva (jC 8-8-2011) |
Otros vértices Geodésicos cercanos a Bodonal visitados
Fregenal de la Sierra - Sierra del Águila 602,3 ms.n.m. --->
aquíBodonal - Alto de Conejeras, altitud 617,5 m.s.n.m. --->
aquíFregenal de la Sierra - Cabezo de los Santos 651,3 m.s.n.m. --->

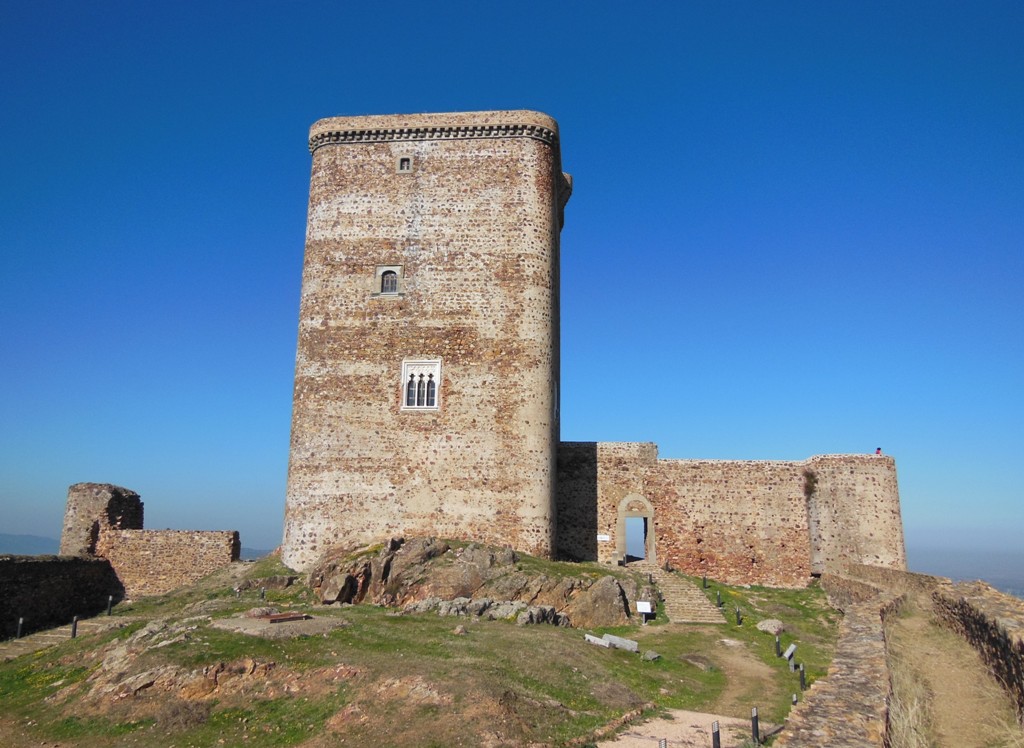

aquíSegura de León - Castillo de Segura de León 726,5 m.s.n.m. --->
aquíHiguera la Real - Sierra de San Cristóbal 777,5 m.s.n.m. --->
aquí
Otros vértices Geodésicos visitados en la Provincia
Olivenza - Sierra de Alor 610,3 m.s.n.m.
Feria - Sierra Vieja 811,0 m.s.n.m.
Calera de León - Tentudía 1.112,4 m.s.n.m.
 |
| Olivenza - Sierra de Alor (Vértice Geodésico) |
 |
| Sierra de Alor (vistas desde lo alto de la Sierra) |
.JPG) |
| Feria - Sierra Vieja (Vértice Geodésico) |
.JPG) |
| vistas de Feria desde Sierra Vieja |
.JPG) |
| Calera de León - Monasterio de Tentudía -Vértice Geodésico (*) |
.JPG) |
| Vistas desde lo alto de la Sierra de Tentudía |
(*) Para que no destaque demasiado del conjunto, la base, en su parte alta, tiene un pequeño tejadillo hecho con teja curva
